Jak dobrać system klimatyzacji przemysłowej do wielkości i potrzeb budynku?
Dobór systemu klimatyzacji przemysłowej zależy przede wszystkim od kubatury obiektu, rodzaju prowadzonej działalności i ładunku cieplnego generowanego przez maszyny oraz pracowników. Błędnie dobrany system to nie tylko wyższe rachunki za energię, ale też realne ryzyko przestojów produkcyjnych i problemów z BHP. W tym przewodniku znajdziesz konkretne kryteria wyboru, porównanie dostępnych technologii i wzory do wstępnego oszacowania mocy chłodniczej.
Czym jest klimatyzacja przemysłowa i czym różni się od domowej?
Klimatyzacja przemysłowa to system uzdatniania powietrza zaprojektowany do pracy ciągłej w trudnych warunkach: przy podwyższonym zapyleniu, wyższych temperaturach wewnętrznych i często skrajnych obciążeniach technologicznych. Urządzenia przemysłowe charakteryzują się znacznie wyższą mocą chłodniczą, odpornością mechaniczną i możliwością obsługi wielu stref jednocześnie.
Podstawowa różnica polega na skali i specyfice obciążeń. W budynku domowym głównym źródłem ciepła są ludzie, sprzęt RTV i nasłonecznienie przez okna. W hali produkcyjnej dochodzą maszyny, linie technologiczne, procesy chemiczne i duża liczba pracowników skupionych na małej powierzchni. Instalacje przemysłowe muszą też spełniać wymagania norm BHP, a w branżach spożywczej, medycznej i farmaceutycznej - rygorystyczne standardy czystości powietrza.
Klimatyzacja przemysłowa wpływa bezpośrednio na wydajność pracowników i stabilność procesów produkcyjnych. Badania z zakresu ergonomii wskazują, że temperatura powyżej 28°C w miejscu pracy obniża efektywność o 5-8% na każdy dodatkowy stopień Celsjusza.
Jakie parametry budynku decydują o wyborze systemu klimatyzacji?
Wybór odpowiedniego systemu klimatyzacji przemysłowej wymaga analizy kilku kluczowych parametrów obiektu. Pominięcie choćby jednego z nich prowadzi do niedowymiarowania lub przewymiarowania instalacji - oba scenariusze generują niepotrzebne koszty.
Najważniejsze parametry do oceny przed doborem systemu:
- Kubatura budynku - podstawa obliczeń mocy chłodniczej; standardowy przelicznik to 40 W na każdy metr sześcienny pomieszczenia
- Wysokość pomieszczeń - hale powyżej 6 metrów wymagają innych rozwiązań dystrybucji powietrza niż standardowe biura
- Ładunek cieplny maszyn - urządzenia elektryczne i mechaniczne oddają do powietrza od 50% do 100% pobieranej mocy elektrycznej
- Liczba i aktywność pracowników - każda pracująca fizycznie osoba generuje od 150 do 400 W ciepła
- Izolacja termiczna budynku - słabo zaizolowane ściany i dachy mogą podwoić zapotrzebowanie na moc chłodniczą
- Orientacja budynku i przeszklenia - okna south-facing mogą dodać 150-200 W/m² do ładunku solarnego
- Specyfika technologiczna - wymagania dotyczące wilgotności, czystości powietrza lub specjalnych temperatur procesu
- Możliwość rozbudowy - planowane zwiększenie produkcji lub rozbudowa hali powinny być uwzględnione już na etapie projektu
Na podstawie tych parametrów projektant HVAC przeprowadza obliczenia bilansu cieplnego zgodnie z normami PN-EN 12831 i PN-EN 15243. Wyniki stanowią podstawę doboru konkretnych urządzeń i konfiguracji instalacji.
Jak obliczyć wstępne zapotrzebowanie na moc chłodniczą hali lub magazynu?
Wstępne szacowanie mocy chłodniczej pozwala ocenić skalę inwestycji jeszcze przed zleceniem profesjonalnego projektu. Do wstępnych obliczeń stosuje się dwa podejścia: powierzchniowe i kubaturowe.
Metoda powierzchniowa: powierzchnia w m² × 100 W = przybliżona moc chłodnicza w watach. Dla standardowego biura o powierzchni 200 m² wynik to 20 kW. Metoda ta sprawdza się dla pomieszczeń o wysokości do 3,5 metra.
Metoda kubaturowa - lepsza dla hal przemysłowych: kubatura w m³ × 40 W = moc chłodnicza w watach. Hala o wymiarach 50 × 30 × 8 m (kubatura 12 000 m³) wymaga zatem orientacyjnie 480 kW mocy chłodniczej - bez uwzględnienia ładunku maszynowego.
W obiektach przemysłowych do wyniku z obliczeń podstawowych należy dodać ładunek maszynowy. Szacuje się go jako 50-100% łącznej mocy zainstalowanych urządzeń elektrycznych działających jednocześnie. Dla linii produkcyjnej o łącznej mocy 200 kW należy przyjąć dodatkowe 100-200 kW mocy chłodniczej.
| Typ obiektu | Orientacyjny wskaźnik mocy | Uwagi do doboru |
|---|---|---|
| Magazyn logistyczny (bez maszyn) | 30-50 W/m² | Głównie komfort pracowników i ochłodzenie przez dach |
| Hala produkcji lekka | 80-150 W/m² | Uwzględnić ładunek maszynowy 50% |
| Hala produkcji ciężka | 150-300 W/m² | Wysoki ładunek maszynowy, wymagana wentylacja technologiczna |
| Centrum danych / serwerownia | 500-2000 W/m² | Klimatyzacja precyzyjna, redundancja systemu |
| Biuro przemysłowe / część socjalna | 80-120 W/m² | Standard jak biuro komercyjne |
| Chłodnia / mroźnia | Projekt indywidualny | Specjalistyczna technologia chłodnicza |
Powyższe wartości mają charakter wyłącznie orientacyjny. Rzeczywisty projekt klimatyzacji przemysłowej wymaga pełnego audytu cieplnego budynku przeprowadzonego przez uprawnionego projektanta.
Jakie systemy klimatyzacji przemysłowej są dostępne i dla jakich obiektów się sprawdzają?
Rynek oferuje kilka sprawdzonych technologii klimatyzacji przemysłowej. Każda z nich ma określone zastosowanie, inny próg opłacalności i odmienne wymagania co do infrastruktury budynku. Wybór technologii powinien wynikać z potrzeb obiektu, a nie z dostępności konkretnego producenta.

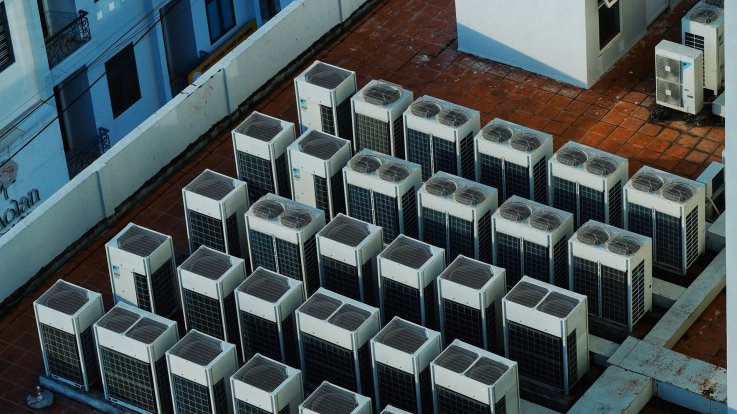

Systemy VRF/VRV (Variable Refrigerant Flow)
VRF to systemy ze zmiennym przepływem czynnika chłodniczego, gdzie jedna jednostka zewnętrzna obsługuje do 64 lub nawet 80 jednostek wewnętrznych. Sprężarki inverterowe dostosowują wydajność do aktualnego zapotrzebowania, co przekłada się na wysoką efektywność energetyczną. System VRF w magazynie logistycznym może obniżyć pobór energii o 35% w porównaniu do tradycyjnych rozwiązań split.
VRF sprawdza się szczególnie dobrze w budynkach wielostrefowych: biurowcach produkcyjnych, hotelach zakładowych i obiektach z wieloma pomieszczeniami o zróżnicowanym obciążeniu cieplnym. Integracja z systemem BMS pozwala na centralne zarządzanie klimatem w całym budynku.
Chillery (agregaty wody lodowej)
Chiller produkuje schłodzoną wodę, którą transportuje się rurociągami do klimakonwektorów rozmieszczonych w budynku. To rozwiązanie idealne dla bardzo dużych obiektów - powyżej 5000 m² - gdzie trasy rurociągów są długie, a zapotrzebowanie na chłód przekracza 500 kW. Chillery oferują więcej opcji zasilania alternatywnego i sprawdzają się w zakładach wymagających stałej kontroli klimatu, takich jak laboratoria i zakłady farmaceutyczne.
Klimakonwektory z centralną wentylacją (centrale AHU)
Centrale wentylacyjno-klimatyzacyjne (Air Handling Unit) łączą funkcje wentylacji, chłodzenia, ogrzewania i filtracji powietrza. To najczęstsze rozwiązanie w halach produkcyjnych, gdzie wymagana jest wymiana powietrza zgodna z normami BHP. Centrale mogą być wyposażone w rekuperatory odzyskujące do 85% ciepła z powietrza wywiewanego, co istotnie redukuje koszty eksploatacji.
Klimatyzacja ewaporacyjna (adiabatyczna)
Systemy ewaporacyjne chłodzą powietrze poprzez odparowanie wody. Nie wymagają czynnika chłodniczego, pobierają znacznie mniej energii elektrycznej i są szczególnie efektywne w klimacie suchym przy niskiej wilgotności powietrza zewnętrznego. W Polsce sprawdzają się dobrze w halach z intensywną wymianą powietrza, gdzie tradycyjna klimatyzacja freonowa byłaby nieefektywna. Inwestycja zwraca się szybciej niż w przypadku systemów freonowych.
Jak porównać technologie i wybrać optymalną dla swojego obiektu?
Poniższa tabela zestawia główne technologie klimatyzacji przemysłowej pod kątem kluczowych kryteriów decyzyjnych. Pomaga zawęzić wybór do jednej lub dwóch opcji wymagających głębszej analizy techniczno-ekonomicznej.
| Kryterium | System VRF/VRV | Chiller + klimakonwektory | Centrala AHU | Klimatyzacja ewaporacyjna |
|---|---|---|---|---|
| Minimalna powierzchnia obiektu | od 500 m² | od 3 000 m² | od 500 m² | od 1 000 m² |
| Optymalna kubatura | do 15 000 m³ | powyżej 15 000 m³ | 3 000 – 50 000 m³ | powyżej 10 000 m³ |
| Koszt inwestycji (orientacyjnie) | wysoki | umiarkowany–wysoki | umiarkowany | niski–umiarkowany |
| Efektywność energetyczna | bardzo wysoka | wysoka | wysoka (z rekuperacją) | bardzo wysoka |
| Sterowanie strefowe | tak – do 64 stref | tak | ograniczone | nie |
| Wymagana wentylacja mechaniczna | oddzielna | oddzielna lub w centrali | wbudowana | wbudowana |
| Zastosowanie w przemyśle spożywczym / medycznym | tak (z filtracją HEPA) | tak | tak (standard branżowy) | ograniczone |
| Integracja z BMS | tak | tak | tak | ograniczona |
| Typowy czas zwrotu inwestycji | 5–8 lat | 7–12 lat | 6–10 lat | 3–5 lat |
Jakie przepisy i normy regulują klimatyzację przemysłową w Polsce?
Instalacje klimatyzacji przemysłowej w Polsce podlegają kilku aktom prawnym i normom technicznym. Ich znajomość jest niezbędna już na etapie planowania inwestycji, ponieważ błędy projektowe mogą skutkować koniecznością kosztownych przeróbek lub odmową odbioru budynku.
Kluczowe regulacje dotyczące klimatyzacji przemysłowej:
- Rozporządzenie w sprawie warunków technicznych (WT2021) - wprowadza wymagania energetyczne dla budynków nowych i modernizowanych, w tym wskaźnik zapotrzebowania na energię pierwotną Ep
- Dyrektywa EPBD 2024 (Energy Performance of Buildings Directive) - nowe unijne wymagania dotyczące charakterystyki energetycznej budynków, wdrażane stopniowo do polskiego prawa
- Rozporządzenie F-gazowe UE - reguluje stosowanie fluorowanych gazów cieplarnianych jako czynników chłodniczych; od 2025 roku obowiązują nowe, ostrzejsze ograniczenia
- Ustawa o substancjach zubożających warstwę ozonową - wymogi dotyczące obsługi i rejestracji urządzeń zawierających czynniki chłodnicze
- Norma PN-EN 12831 - obliczanie projektowego obciążenia cieplnego budynków
- Przepisy BHP (Rozporządzenie MG z 2002 r.) - minimalna temperatura 14°C przy pracy fizycznej i 18°C przy pracy biurowej
Obsługa techniczna instalacji zawierających powyżej 5 ton ekwiwalentu CO₂ czynnika chłodniczego wymaga regularnych kontroli szczelności i prowadzenia kart urządzeń przez certyfikowanych techników F-gazowych. Brak dokumentacji grozi karami administracyjnymi.
Jak zaplanować projekt klimatyzacji przemysłowej krok po kroku?
Właściwie przeprowadzony projekt klimatyzacji przemysłowej chroni przed kosztownymi błędami i zapewnia system dopasowany do aktualnych i przyszłych potrzeb zakładu. Poniżej przedstawiamy uproszczony harmonogram działań.
- Audyt obiektu i analiza potrzeb - inwentaryzacja źródeł ciepła, ocena izolacji, określenie wymagań technologicznych dotyczących temperatury i wilgotności
- Obliczenia bilansu cieplnego - wyznaczenie mocy chłodniczej z uwzględnieniem wszystkich ładunków cieplnych (maszyny, ludzie, słońce, przenikanie przez przegrody)
- Wybór technologii i układu instalacji - porównanie rozwiązań pod kątem kosztów inwestycji, eksploatacji i wymagań technologicznych
- Projekt techniczno-wykonawczy - dokumentacja instalacji, dobór urządzeń, projekt kanałów i rurociągów, schemat sterowania
- Uzgodnienia i pozwolenia - uzyskanie niezbędnych zgód, w tym ewentualnego pozwolenia na budowę przy dużych instalacjach
- Montaż i uruchomienie - realizacja przez certyfikowanych instalatorów HVAC, napełnienie czynnikiem chłodniczym przez technika F-gazowego
- Odbiór i szkolenie personelu - weryfikacja parametrów pracy, przekazanie dokumentacji DTR, szkolenie z obsługi
- Umowa serwisowa - ustalenie harmonogramu przeglądów, kontroli szczelności i konserwacji filtrów
Dowiedz się więcej na https://innopec.pl/
Ile kosztuje klimatyzacja przemysłowa i od czego zależy cena?
Koszty inwestycji w klimatyzację przemysłową są zróżnicowane i zależą od wielu czynników. Orientacyjne widełki cenowe pomagają przygotować wstępny budżet przed zleceniem wyceny.
Łączny koszt instalacji klimatyzacji przemysłowej obejmuje trzy główne składniki: urządzenia (40-60% budżetu), montaż (25-40% budżetu) i projekt techniczny (5-15% budżetu). Koszt samego projektu technicznego, mimo że stanowi najmniejszą część, jest kluczową inwestycją - błędny projekt multiplikuje się w kosztach montażu i eksploatacji.
| Zakres instalacji | Orientacyjny koszt netto | Główne czynniki wpływające na cenę |
|---|---|---|
| Mała hala / magazyn do 500 m² | 40 000 – 120 000 zł | Typ systemu, moc chłodnicza, dostępność zasilania |
| Średnia hala 500 – 2 000 m² | 120 000 – 500 000 zł | Liczba stref, wymagania BHP, filtracja powietrza |
| Duża hala produkcyjna 2 000 – 10 000 m² | 500 000 – 3 000 000 zł | Technologia, liczba central, integracja z BMS |
| Kompleks przemysłowy powyżej 10 000 m² | od 3 000 000 zł | Projekt indywidualny, często system chillerowy |
Na końcową cenę wpływa też konieczność wzmocnienia instalacji elektrycznej, rodzaj czynnika chłodniczego (nowsze czynniki o niskim GWP są droższe), standard filtracji oraz wymagania certyfikacyjne dla branż regulowanych.
Jak eksploatować i serwisować klimatyzację przemysłową?
Prawidłowa eksploatacja klimatyzacji przemysłowej decyduje o jej żywotności, efektywności energetycznej i bezpieczeństwie. Zaniedbana instalacja może stracić nawet 30% sprawności w ciągu roku intensywnej eksploatacji.
Podstawowe czynności serwisowe i ich zalecana częstotliwość:
- Czyszczenie filtrów powietrza - co 1-3 miesiące, zależnie od zapylenia obiektu; brudny filtr zwiększa opory przepływu i pobór energii
- Kontrola szczelności układu chłodniczego - minimum raz w roku dla małych instalacji; instalacje powyżej 5 ton CO₂ ekw. - co 6 miesięcy
- Przegląd urządzeń i sprężarek - raz w roku przed sezonem letnim
- Czyszczenie skraplaczy i parowników - raz w roku; zanieczyszczone wymienniki mogą obniżyć sprawność o 15-20%
- Kalibracja automatyki i czujników temperatury - co 2 lata lub po wymianach elementów
- Aktualizacja kart urządzeń F-gazowych - po każdej kontroli szczelności i napełnieniu czynnikiem
Profesjonalna umowa serwisowa z autoryzowanym serwisem gwarantuje terminowe przeglądy, dostępność części zamiennych i szybką reakcję na awarie. W przypadku instalacji obsługujących procesy krytyczne warto rozważyć umowę SLA z gwarantowanym czasem interwencji poniżej 4 godzin.
FAQ - najczęściej zadawane pytania o klimatyzację przemysłową
Czy klimatyzacja przemysłowa wymaga pozwolenia na budowę?
W większości przypadków instalacja klimatyzacji przemysłowej w istniejącym budynku wymaga zgłoszenia robót budowlanych, a nie pozwolenia na budowę. Pozwolenie na budowę może być wymagane przy dużych instalacjach zewnętrznych zmieniających wygląd elewacji lub przy budynkach objętych ochroną konserwatorską. Szczegółowe wymagania należy zweryfikować w lokalnym starostwie powiatowym, ponieważ interpretacje przepisów mogą się różnić między gminami.
Jaka jest różnica między klimatyzacją przemysłową a wentylacją mechaniczną?
Wentylacja mechaniczna zapewnia wymianę powietrza (usuwanie zanieczyszczeń i nawiew świeżego powietrza), ale nie kontroluje temperatury. Klimatyzacja przemysłowa natomiast chłodzi lub ogrzewa powietrze do zadanej temperatury i zazwyczaj recyrkuluje je wewnątrz budynku. Nowoczesne centrale wentylacyjno-klimatyzacyjne (AHU) łączą obie funkcje i dodatkowo mogą regulować wilgotność oraz filtrować powietrze. W obiektach przemysłowych oba systemy są często niezbędne i projektowane jako zintegrowane rozwiązanie HVAC.
Jak długo trwa projekt i montaż klimatyzacji przemysłowej?
Czas realizacji zależy od skali instalacji. Dla małych obiektów (do 500 m²) projekt trwa 2-4 tygodnie, a montaż 2-6 tygodni. Dla dużych hal produkcyjnych powyżej 5000 m² sam projekt może zająć 2-4 miesiące, a realizacja 3-8 miesięcy. Należy uwzględnić czas oczekiwania na urządzenia z importu, który w 2024-2025 roku wynosił 6-16 tygodni dla specjalistycznych central i chillerów. Całość procesu dla średniego zakładu produkcyjnego należy planować na 6-12 miesięcy od decyzji inwestycyjnej.
Czy klimatyzacja przemysłowa może działać jako system grzewczy zimą?
Większość nowoczesnych systemów klimatyzacji przemysłowej pracuje w trybie pompy ciepła i może ogrzewać budynek zimą. Systemy VRF i split pracują efektywnie do temperatury zewnętrznej -20°C (w wersjach cold climate). COP (współczynnik efektywności cieplnej) przy ogrzewaniu wynosi zazwyczaj 2,5-4,5, co oznacza, że z 1 kWh energii elektrycznej uzyskuje się 2,5-4,5 kWh ciepła. Przy wysokich wymaganiach grzewczych lub bardzo niskich temperaturach system klimatyzacyjny warto uzupełnić dodatkowym źródłem ciepła.
Co to jest klimatyzacja precyzyjna i kiedy jest potrzebna?
Klimatyzacja precyzyjna (zwana też procesową lub komputerową) utrzymuje bardzo dokładne parametry powietrza: temperaturę z dokładnością ±0,5°C i wilgotność względną z dokładnością ±5%. Stosuje się ją w serwerowniach, laboratoriach pomiarowych, produkcji elektroniki, drukarniach i wszędzie tam, gdzie warunki powietrza wpływają bezpośrednio na jakość produktu lub niezawodność sprzętu. Jest znacznie droższa od standardowej klimatyzacji komfortowej, ale w wymagających środowiskach jest technologiczną koniecznością.
Czy można dofinansować zakup klimatyzacji przemysłowej?
Tak - instalacje klimatyzacji przemysłowej powiązane z poprawą efektywności energetycznej mogą korzystać z kilku programów dofinansowania. W Polsce dostępne są środki z programu Fundusze Europejskie dla Nowoczesnej Gospodarki (FENG), dofinansowania z NFOŚiGW oraz regionalnych programów operacyjnych. Warunkiem uzyskania dofinansowania jest zazwyczaj wykazanie oszczędności energii lub ograniczenia emisji CO₂. Wartość dofinansowania może sięgać 30-50% kosztów kwalifikowanych inwestycji. Programy są aktualizowane corocznie, dlatego przed złożeniem wniosku warto sprawdzić aktualne nabory na stronie funduszeeuropejskie.gov.pl.
Podsumowanie kluczowych zasad doboru klimatyzacji przemysłowej
Prawidłowy dobór systemu klimatyzacji przemysłowej wymaga analizy kubatury i kubatury obiektu, ładunku cieplnego maszyn i pracowników, wymagań technologicznych procesu oraz planów rozbudowy zakładu. Żadna technologia nie jest uniwersalna - VRF sprawdza się w obiektach wielostrefowych, chillery w bardzo dużych zakładach, centrale AHU tam gdzie wymagana jest mechaniczna wymiana powietrza, a systemy ewaporacyjne w dużych halach z suchym powietrzem zewnętrznym. Inwestycja w profesjonalny projekt techniczny zwraca się wielokrotnie przez oszczędności energii i uniknięcie kosztownych przeróbek.
